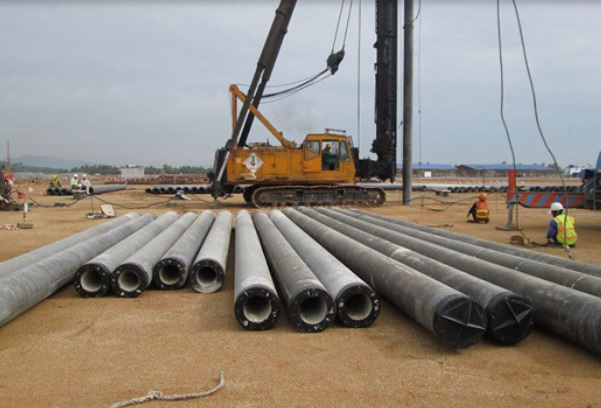

Quy trình kỹ thuật và những lưu ý quan trọng khi thi công ép cọc bê tông

Về cơ bản, quy trình thi công ép cọc bê tông có thể thực hiện qua 6 bước chính dưới đây.

1. Quy trình kỹ thuật ép cọc bê tông tiêu chuẩn

1.1. Khảo sát địa chất và định vị vị trí cọc

Khảo sát địa chất là cơ sở quan trọng để lựa chọn loại cọc, chiều dài cọc, sức chịu tải và phương pháp thi công phù hợp. Trước khi ép cọc, cần nghiên cứu hồ sơ khảo sát địa chất, bản vẽ thiết kế móng và các yêu cầu kỹ thuật liên quan.

Một số công việc cần thực hiện gồm:

Kiểm tra hồ sơ khảo sát địa chất, cao độ và mặt bằng hiện trạng.

Xác định hệ tọa độ, cao độ và lập lưới định vị để xác định chính xác tim cọc.

Đánh dấu vị trí từng tim cọc trên mặt bằng thi công, có biện pháp bảo vệ mốc trong suốt quá trình thi công.

Kiểm tra điều kiện nền đất, khả năng chịu tải của mặt bằng để đảm bảo máy ép và thiết bị di chuyển ổn định.

Kiểm tra độ thẳng đứng của cọc trong quá trình ép bằng thiết bị hoặc phương pháp đo phù hợp.

Xác định chiều sâu và tiêu chí kết thúc ép theo hồ sơ thiết kế và chỉ dẫn kỹ thuật.

Việc định vị chính xác ngay từ đầu giúp hạn chế tình trạng cọc bị lệch tim, nghiêng hoặc phải xử lý móng phát sinh sau khi thi công.

1.2. Lựa chọn phương pháp ép cọc bê tông

Căn cứ vào kết quả khảo sát địa chất, tải trọng công trình, số lượng và chiều dài cọc, điều kiện mặt bằng, khả năng huy động thiết bị cũng như yêu cầu tiến độ, đơn vị thi công sẽ lựa chọn phương pháp ép phù hợp.

Một số phương pháp thường được sử dụng gồm:

Ép cọc bằng máy Neo: Phương pháp này sử dụng hệ thống neo hoặc cơ cấu neo giữ thiết bị để tạo phản lực phục vụ quá trình ép cọc. Máy Neo có ưu điểm là thiết bị tương đối gọn, phù hợp với những công trình có mặt bằng hạn chế, công trình dân dụng hoặc khu vực khó đưa thiết bị tải trọng lớn vào thi công. Tuy nhiên, phạm vi áp dụng và lực ép phải phù hợp với thiết kế cũng như điều kiện địa chất thực tế.

Ép cọc bằng máy tải: Phương pháp này sử dụng hệ thống đối trọng để tạo phản lực cho thiết bị ép. Máy tải có thể đáp ứng lực ép lớn và thường được lựa chọn cho những công trình có tải trọng cao, số lượng cọc lớn. Nhược điểm là yêu cầu mặt bằng tương đối rộng, nền thi công phải đủ ổn định và chi phí huy động thiết bị, đối trọng có thể cao hơn.

Ép cọc bằng máy bán tải: Đây là giải pháp có thể được lựa chọn trong một số công trình có quy mô và điều kiện mặt bằng phù hợp. Thiết bị có khả năng cơ động hơn so với một số hệ thống máy tải truyền thống. Tuy nhiên, cần đánh giá kỹ khả năng tạo lực ép, độ ổn định của thiết bị và điều kiện nền trước khi áp dụng.

Ép cọc bằng Robot: Ép cọc Robot là phương pháp cơ giới hóa cao, thường được sử dụng cho các dự án có số lượng cọc lớn, yêu cầu tiến độ và độ chính xác cao. Thiết bị có khả năng tự di chuyển, định vị và thực hiện quá trình ép với năng suất cao. Đổi lại, chi phí huy động thiết bị và yêu cầu về mặt bằng thi công thường lớn hơn các phương pháp truyền thống.

Không nên lựa chọn phương pháp ép chỉ dựa trên giá thành. Phương án cuối cùng cần đảm bảo đồng thời các yếu tố về lực ép, điều kiện địa chất, khả năng chịu tải của nền, không gian thi công, tiến độ và an toàn.

1.3. Chuẩn bị mặt bằng và thiết bị thi công

Trước khi đưa máy móc vào ép cọc, cần chuẩn bị mặt bằng đáp ứng yêu cầu về an toàn và khả năng chịu tải.

Các công việc chính gồm:

San gạt, xử lý mặt bằng và đảm bảo khu vực thi công tương đối bằng phẳng, ổn định.

Kiểm tra khả năng chịu tải của nền đường công vụ và khu vực đặt máy ép.

Bố trí khu vực tập kết cọc bê tông sao cho thuận tiện cho việc cẩu, di chuyển và cấp cọc vào vị trí ép.

Đảm bảo đường vận chuyển đủ điều kiện cho xe chở cọc, xe cẩu và máy ép ra vào công trường.

Bố trí khu vực đặt máy móc, thiết bị, vật tư và khu vực làm việc của công nhân hợp lý.

Kiểm tra hệ thống điện, thủy lực, cẩu và các thiết bị phục vụ thi công trước khi vận hành.

Lắp đặt máy ép đúng yêu cầu kỹ thuật, kiểm tra độ ổn định và cân bằng của thiết bị.

Kiểm tra các thiết bị đo lực ép, đồng hồ áp lực và những dụng cụ phục vụ công tác kiểm tra, nghiệm thu.

Đối với công trình trong khu dân cư, cần đặc biệt chú ý đến khoảng cách an toàn với nhà liền kề, hệ thống điện, đường giao thông, công trình ngầm và các công trình hiện hữu xung quanh.

1.4. Ép cọc thử

Ép cọc thử thường được thực hiện đối với các công trình có yêu cầu kiểm chứng phương án thiết kế hoặc khi điều kiện địa chất có tính biến động, phức tạp.

Mục đích của ép cọc thử là đánh giá khả năng thi công thực tế, xác định tương quan giữa lực ép, chiều sâu và điều kiện địa chất, từ đó có cơ sở điều chỉnh phương án thi công nếu cần thiết.

Sau khi ép thử, cần tổng hợp các thông số như:

Vị trí cọc thử.

Chiều dài và tiết diện cọc.

Chiều sâu ép.

Lực ép theo từng giai đoạn.

Diễn biến lực ép trong quá trình hạ cọc.

Tình trạng cọc và mối nối.

Hiện tượng bất thường trong quá trình thi công.

Đối với công trình dân dụng quy mô nhỏ, việc có thực hiện ép cọc thử hay không cần căn cứ vào hồ sơ thiết kế, yêu cầu của chủ đầu tư và điều kiện địa chất thực tế. Không nên mặc định rằng mọi công trình nhà dân đều có thể bỏ qua bước này.

1.5. Tiến hành ép cọc bê tông đại trà

Sau khi hoàn tất công tác chuẩn bị và được phép triển khai thi công, tiến hành ép cọc theo trình tự đã được phê duyệt.

Bước 1: Định vị và đưa máy ép vào vị trí

Đưa máy ép đến vị trí tim cọc theo bản vẽ. Căn chỉnh máy sao cho hệ thống ép, trục cọc và vị trí tim cọc nằm đúng theo yêu cầu kỹ thuật. Kiểm tra độ ổn định của máy trước khi bắt đầu ép.

Bước 2: Kiểm tra thiết bị và cọc

Kiểm tra hệ thống thủy lực, đồng hồ áp lực, cơ cấu tạo lực ép, hệ thống neo hoặc đối trọng và các thiết bị liên quan.

Đồng thời kiểm tra cọc trước khi đưa vào thi công. Cọc phải đúng chủng loại, kích thước, chiều dài, cấp độ bền theo thiết kế; không bị nứt, vỡ, cong vênh hoặc có khuyết tật ảnh hưởng đến khả năng chịu lực.

Bước 3: Cẩu và dựng đoạn cọc đầu tiên

Dùng thiết bị cẩu đưa đoạn cọc đầu tiên vào đúng vị trí tim cọc. Sau đó căn chỉnh cọc theo phương thẳng đứng trước khi bắt đầu gia tải.

Việc căn chỉnh đoạn cọc đầu tiên đặc biệt quan trọng vì sai lệch ban đầu có thể dẫn đến độ lệch lớn hơn khi cọc được ép xuống sâu.

Bước 4: Ép đoạn cọc mũi

Tiến hành ép đoạn cọc mũi xuống nền với tốc độ phù hợp. Trong quá trình ép phải thường xuyên kiểm tra độ thẳng đứng, vị trí tim cọc và diễn biến lực ép.

Không nên chỉ dựa vào chiều sâu để quyết định kết thúc ép, bởi chiều sâu thực tế có thể thay đổi tùy theo điều kiện địa chất.

Bước 5: Nối và ép các đoạn cọc tiếp theo

Khi đoạn cọc trước đã đạt đến cao độ phù hợp, dừng ép để cẩu đoạn cọc tiếp theo vào vị trí.

Trước khi nối, cần kiểm tra đầu cọc và căn chỉnh sao cho các đoạn cọc đồng trục. Thực hiện liên kết mối nối theo đúng thiết kế và quy trình kỹ thuật, sau đó kiểm tra chất lượng mối nối trước khi tiếp tục ép.

Trong quá trình ép tiếp theo cần theo dõi liên tục:

Vị trí và độ thẳng đứng của cọc.

Lực ép theo từng giai đoạn.

Chiều sâu hạ cọc.

Tình trạng cọc và mối nối.

Các hiện tượng bất thường như cọc nghiêng, chuyển vị, nứt hoặc lực ép tăng bất thường.

Tốc độ ép và lực ép phải tuân thủ hồ sơ thiết kế, biện pháp thi công và yêu cầu kỹ thuật của công trình. Không nên áp dụng một mức lực hoặc tốc độ cố định cho tất cả các loại cọc và điều kiện địa chất.

Bước 6: Xác định điều kiện kết thúc ép

Cọc được xem xét kết thúc ép khi đáp ứng các tiêu chí được quy định trong hồ sơ thiết kế và chỉ dẫn kỹ thuật, chẳng hạn như lực ép đạt giá trị yêu cầu, chiều sâu thiết kế hoặc các điều kiện kết thúc ép khác.

Nếu lực ép tăng hoặc giảm bất thường, cọc không đạt chiều sâu dự kiến, cọc bị nghiêng, có hiện tượng nứt vỡ hoặc gặp chướng ngại vật, phải dừng thi công tại vị trí đó để kiểm tra và đưa ra phương án xử lý. Tuyệt đối không tự ý cố ép khi có nguy cơ làm hư hỏng cọc hoặc thiết bị.

1.6. Kiểm tra, hoàn thiện và nghiệm thu

Sau khi hoàn thành ép cọc, cần tiến hành kiểm tra và lập hồ sơ nghiệm thu theo quy định của dự án.

Nội dung kiểm tra có thể bao gồm:

Vị trí tim cọc sau thi công.

Cao độ đầu cọc.

Chiều sâu và chiều dài cọc thực tế.

Lực ép và diễn biến lực ép.

Chất lượng cọc và mối nối.

Độ thẳng đứng và sai lệch của cọc.

Nhật ký thi công từng cọc.

Khối lượng cọc đã thực hiện.

Các trường hợp cọc có hiện tượng bất thường và biện pháp xử lý.

Tùy theo yêu cầu thiết kế và chỉ dẫn kỹ thuật, công trình có thể phải thực hiện các thí nghiệm, kiểm tra hoặc thử tải để đánh giá khả năng chịu lực của hệ cọc.

Hồ sơ nghiệm thu cần được lập đầy đủ với sự tham gia của các bên liên quan theo quy định của dự án, chẳng hạn như chủ đầu tư, nhà thầu thi công, đơn vị tư vấn giám sát và các bên có liên quan.

2. Những lưu ý quan trọng khi thi công ép cọc bê tông

2.1. Lựa chọn cọc đạt chất lượng

Cọc bê tông cốt thép phải đáp ứng đúng chủng loại, kích thước, vật liệu và yêu cầu chất lượng theo hồ sơ thiết kế. Nên lựa chọn nhà sản xuất, nhà cung cấp có hồ sơ chất lượng và nguồn gốc rõ ràng.

Trước khi đưa cọc vào thi công cần kiểm tra ngoại quan, kích thước, tình trạng đầu cọc và các hồ sơ chất lượng liên quan. Không sử dụng những đoạn cọc bị nứt, vỡ hoặc có khuyết tật nghiêm trọng.

2.2. Kiểm tra máy móc trước khi thi công

Thiết bị ép phải có công suất và khả năng tạo lực phù hợp với yêu cầu của công trình. Trước khi thi công cần kiểm tra hệ thống thủy lực, đồng hồ áp lực, thiết bị cẩu, cơ cấu neo hoặc đối trọng và các bộ phận liên quan.

Việc kiểm tra thiết bị không chỉ giúp hạn chế sự cố mà còn đảm bảo các thông số lực ép được ghi nhận có độ tin cậy.

2.3. Đảm bảo nền đặt máy ổn định

Một trong những nguyên nhân có thể dẫn đến sai lệch cọc là máy ép bị lún, nghiêng hoặc mất ổn định trong quá trình làm việc.

Do đó, cần kiểm tra và gia cố nền thi công khi cần thiết, đặc biệt tại những khu vực đất yếu, nền mới san lấp hoặc có nguy cơ sụt lún.

2.4. Kiểm soát tim và độ thẳng đứng của cọc

Tim cọc phải được định vị chính xác trước khi ép. Trong quá trình hạ cọc, cần thường xuyên kiểm tra phương thẳng đứng và vị trí của cọc.

Nếu phát hiện cọc bị nghiêng hoặc lệch vượt giới hạn cho phép, cần dừng ép để xác định nguyên nhân và xử lý theo biện pháp kỹ thuật được phê duyệt.

2.5. Kiểm tra kỹ mối nối giữa các đoạn cọc

Mối nối là vị trí cần được kiểm soát chặt chẽ vì ảnh hưởng trực tiếp đến khả năng truyền lực giữa các đoạn cọc.

Trước khi nối cần vệ sinh, căn chỉnh đầu cọc và thực hiện liên kết theo đúng thiết kế. Sau khi hoàn thành phải kiểm tra mối nối trước khi tiếp tục ép đoạn cọc tiếp theo.

2.6. Không tự ý thay đổi lực ép và chiều sâu thiết kế

Lực ép, chiều sâu và tiêu chí kết thúc ép phải căn cứ vào hồ sơ thiết kế và điều kiện thực tế.

Không nên áp dụng máy móc một mức lực ép hoặc chiều sâu giống nhau cho tất cả các vị trí cọc. Khi thông số thực tế khác biệt đáng kể so với thiết kế, cần báo cáo kỹ thuật để đánh giá và xử lý.

2.7. Theo dõi các công trình lân cận

Đối với công trình xây dựng trong khu dân cư, nhà phố hoặc khu vực có nhiều công trình liền kề, cần quan sát hiện trạng nhà xung quanh trong quá trình ép.

Cần chú ý các dấu hiệu như rung động bất thường, nứt tường, lún, chuyển vị hoặc ảnh hưởng đến công trình ngầm. Nếu phát hiện dấu hiệu bất thường, cần tạm dừng thi công để kiểm tra nguyên nhân và có phương án xử lý phù hợp.

2.8. Ghi chép nhật ký ép cọc đầy đủ

Nhật ký thi công cần được cập nhật theo từng cọc, trong đó ghi nhận các thông tin quan trọng như:

Số hiệu và vị trí cọc.

Kích thước, chiều dài các đoạn cọc.

Thời gian bắt đầu và kết thúc.

Chiều sâu ép.

Lực ép theo các giai đoạn.

Thông tin về mối nối.

Các hiện tượng bất thường nếu có.

Kết quả xử lý đối với những trường hợp đặc biệt.

Đây là cơ sở quan trọng để kiểm soát chất lượng, nghiệm thu và truy xuất thông tin khi công trình phát sinh vấn đề.

2.9. Đảm bảo an toàn lao động

Khu vực thi công ép cọc phải được tổ chức, rào chắn và cảnh báo phù hợp. Người lao động phải được trang bị phương tiện bảo hộ cần thiết và được hướng dẫn về quy trình vận hành máy.

Đặc biệt cần kiểm soát khu vực hoạt động của máy ép, máy cẩu, xe vận chuyển cọc và khu vực có nguy cơ rơi, đổ hoặc va chạm thiết bị.

2.10. Lựa chọn nhà thầu có năng lực

Một nhà thầu có kinh nghiệm không chỉ giúp công trình đảm bảo tiến độ mà còn hạn chế các rủi ro như ép lệch tim, gãy cọc, hỏng mối nối, lựa chọn thiết bị không phù hợp hoặc phát sinh chi phí do phải xử lý sự cố.

Khi lựa chọn nhà thầu, chủ đầu tư nên xem xét:

Kinh nghiệm thi công các công trình tương tự.

Năng lực nhân sự kỹ thuật.

Chủng loại và tình trạng máy móc, thiết bị.

Hồ sơ năng lực và các công trình đã thực hiện.

Quy trình kiểm soát chất lượng.

Biện pháp thi công và phương án đảm bảo an toàn.

Báo giá và phạm vi công việc được bao gồm trong hợp đồng.

3. Một số sự cố thường gặp khi ép cọc và hướng xử lý

Trong quá trình thi công, có thể phát sinh một số hiện tượng bất thường. Việc xử lý cần căn cứ nguyên nhân thực tế và ý kiến của kỹ sư phụ trách, không nên tự ý tiếp tục ép.

Cọc bị nghiêng hoặc lệch tim: Có thể xuất phát từ việc định vị không chính xác, máy ép mất cân bằng, nền đặt máy không ổn định hoặc đoạn cọc đầu tiên bị nghiêng. Cần dừng ép, xác định nguyên nhân và điều chỉnh trước khi tiếp tục.

Cọc bị nứt hoặc vỡ: Có thể liên quan đến chất lượng cọc, lực ép quá lớn, thiết bị không phù hợp hoặc mối nối không đảm bảo. Cần dừng thi công để kiểm tra và đưa ra phương án thay thế hoặc xử lý theo thiết kế.

Lực ép tăng bất thường nhưng cọc chưa đạt chiều sâu: Có thể do gặp lớp đất có sức kháng lớn, vật cản hoặc điều kiện địa chất khác với dự kiến. Không nên cố ép bằng cách tăng lực vượt giới hạn thiết kế; cần kiểm tra và có đánh giá kỹ thuật.

Cọc xuống quá dễ, lực ép thấp bất thường: Đây cũng là dấu hiệu cần lưu ý vì có thể điều kiện địa chất thực tế khác với hồ sơ khảo sát hoặc cọc chưa đạt yêu cầu về chiều sâu, sức chịu tải. Cần đối chiếu số liệu và báo cáo kỹ thuật để có hướng xử lý.
