Xi măng cao nhôm (High Alumina Cement – HAC) là một loại xi măng đặc biệt có thành phần chính là aluminat canxi (CaO•Al₂O₃), được sử dụng chủ yếu trong các công trình yêu cầu chịu nhiệt, chống ăn mòn, hoặc phát triển cường độ sớm. Tại Việt Nam, loại xi măng này thường phục vụ các mục đích kỹ thuật cao trong xây dựng công nghiệp, hầm lò, ngành luyện kim, hóa chất, và sản xuất bê tông chịu nhiệt.
Dưới đây là các tiêu chuẩn kỹ thuật chính của xi măng cao nhôm, tổng hợp theo tiêu chuẩn quốc tế và tham chiếu tiêu chuẩn Việt Nam:

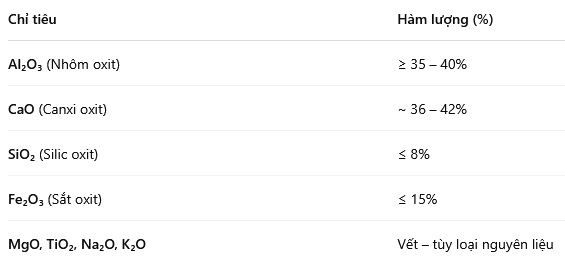

1. Thành phần hóa học cơ bản (theo TCVN hoặc tương đương ASTM C14, EN 14647)
Lưu ý: Hàm lượng Al₂O₃ càng cao thì khả năng chịu nhiệt và kháng hóa của xi măng càng tốt.
Xi măng cao nhôm được sử dụng vào các mục đích kỹ thuật cao trong xây dựng công nghiệp, hầm lò, ngành luyện kim, hóa chất, và sản xuất bê tông chịu nhiệt.

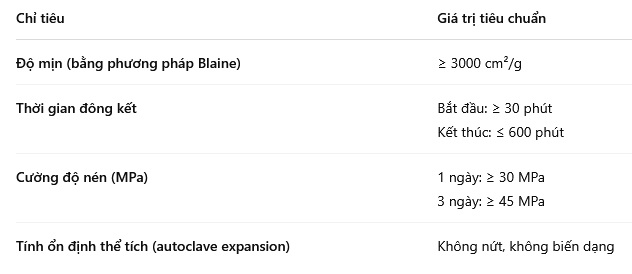

2. Chỉ tiêu cơ lý
3. Tính năng đặc biệt
Chịu nhiệt độ cao: Khả năng chống lại môi trường lên đến 1300 – 1400°C.
Kháng sunfat và môi trường axit nhẹ: Dùng trong công trình xử lý nước thải, hóa chất.
Phát triển cường độ sớm: Có thể đạt 40 – 50 MPa chỉ sau 1 – 3 ngày.
Không sử dụng cho kết cấu chịu lực dài hạn: Do rủi ro suy giảm cường độ theo thời gian nếu không kiểm soát kỹ (hiện tượng chuyển pha từ CAH10 → C3AH6).
4. Tiêu chuẩn áp dụng (tham khảo)
TCVN 4314 – Xi măng alumin (có thể áp dụng một phần hoặc tương đương)
ASTM C14 – Standard Specification for Calcium Aluminate Cement
EN 14647 – Calcium aluminate cement – Composition, specifications and conformity criteria
5. Khuyến nghị sử dụng và bảo quản
Không dùng cho bê tông cốt thép thường xuyên chịu tải lâu dài
Pha trộn với nước sạch, không lẫn tạp chất, tránh nhiệt độ môi trường quá cao khi trộn
Bảo quản khô ráo, chống ẩm tuyệt đối, đóng kín bao sau khi mở
Không trộn với xi măng poóc lăng hoặc xi măng khác
BÀI CÙNG CHỦ ĐỀ:
>> Xi măng cao nhôm và ứng dụng vào những loại công trình đặc biệt
cemmart.vn (Tổng hợp)
Chia sẻ nhận xét về sản phẩm
