Sàn vượt nhịp là một loại sàn bê tông cốt thép cho phép vượt qua khoảng cách lớn (từ 7m đến 20m hoặc hơn) giữa các cột hoặc tường chịu lực mà không cần các dầm phụ trung gian.
Sàn vượt nhịp là gì?
Trong xây dựng nhà trọn gói, khái niệm sàn vượt nhịp có thể hiểu rằng cần hệ kết cấu vươn ra bớt lưới cột để tạo ra không gian rộng lớn hơn, từ đó giảm chi phí cho phần cột và móng của ngôi nhà. Sàn vượt nhịp là một loại sàn được thiết kế để chịu lực và sử dụng để kết nối giữa 2 điểm không gian cách xa nhau, giúp cho khoảng cách được an toàn hơn. Thông thường sàn vượt nhịp được xây dựng trên các cấu trúc nền móng chắc chắn và có khả năng chịu tải cao.
Sàn vượt nhịp là loại sàn bê tông cốt thép mà vượt được khẩu độ lớn (thoảng cách các cột rộng từ trên 7m tới 20m) bỏ cột giữa giúp công trình có không gian thông thoáng dễ dàng bố trí công năng. Hơn nữa sàn được thiết kế để vượt qua các khoảng cách giữa các hạng mục trên sàn như trang thiết bị, máy móc, hộp điện và các ống dẫn.
Nhờ sử dụng các hộp nhựa Tbox được làm từ chất liệu chính là Polypropylene và được đặt vào miền trung hòa của sàn bê tông cốt thép. Điều này giúp giảm lượng bê tông sử dụng và trọng lượng của sàn, tạo ra không gian rộng rãi, thông thoáng và an toàn cho người lao động và vật liệu được vận chuyển.
Ngoài ra, sàn này còn giúp cho việc vận chuyển và lắp đặt trở nên dễ dàng hơn và tiết kiệm chi phí xây dựng, thường được sử dụng trong các công trình xây dựng công nghiệp, nhà xưởng, kho bãi, trung tâm thương mại,…. Sử dụng loại sàn này là một giải pháp hiệu quả để tối ưu hóa không gian và giảm chi phí trong quá trình xây dựng.
Cấu tạo và nguyên lý hoạt động
Loại bỏ dầm truyền thống: Sàn vượt nhịp thay thế hệ thống dầm dày đặc bằng cách truyền tải trọng trực tiếp từ bản sàn xuống các cột chịu lực.
Sử dụng vật liệu rỗng: Các loại sàn vượt nhịp hiện đại thường tích hợp vật liệu rỗng như hộp nhựa tái chế (Polypropylene) hoặc bóng nhựa đặt trong miền trung hòa của bản sàn. Điều này giúp giảm trọng lượng sàn mà vẫn đảm bảo khả năng chịu lực tốt.
Tăng chiều cao thông thủy: Nhờ sàn mỏng hơn (do không có dầm), chiều cao thông thủy của công trình được tăng lên, giúp không gian sử dụng linh hoạt và thoải mái hơn.
Thi công sàn vượt nhịp đúng kỹ thuật
Để thi công sàn vượt nhịp đúng kỹ thuật, cần tuân thủ một quy trình chặt chẽ và đảm bảo độ chính xác cao trong từng công đoạn, đặc biệt là với các giải pháp sàn không dầm hoặc sàn hộp (Nevo, Uboot). Quy trình chung bao gồm các bước sau:
1. Chuẩn bị và Lắp dựng hệ thống đỡ (Cốp pha, Đà giáo, Cột chống)
Kiểm tra bản vẽ: Đảm bảo hiểu rõ thiết kế và các yêu cầu kỹ thuật cụ thể của sàn vượt nhịp.
Lắp đặt cốp pha: Lắp đặt hệ thống ván khuôn, đà giáo, và cột chống chắc chắn, đảm bảo độ phẳng và cao độ theo đúng thiết kế.
Tính toán tải trọng: Hệ thống đỡ phải có khả năng chịu được toàn bộ tải trọng của bê tông ướt, cốt thép và các thiết bị thi công trong quá trình đổ bê tông.

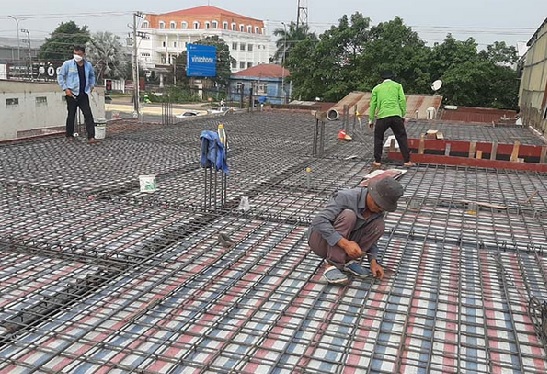

2. Lắp đặt cốt thép
Bố trí cốt thép: Lắp đặt cốt thép chịu lực (thép dầm, thép sàn) chính xác theo bản vẽ thiết kế.
Sử dụng con kê: Đặt các con kê bê tông ở phía dưới để đảm bảo chiều dày lớp bê tông bảo vệ cốt thép đúng tiêu chuẩn, tránh cốt thép chạm đáy cốp pha.
Gia cường: Chú ý lắp đặt các lớp thép gia cường tại các vị trí xung yếu (ví dụ: quanh cột, các mép biên) để tăng khả năng chịu lực và chống võng.
3. Lắp đặt hệ thống vật liệu rỗng (nếu sử dụng công nghệ sàn hộp)
Định vị hộp rỗng: Đối với sàn hộp (Nevo, Uboot, Tbox), đặt các hộp nhựa hoặc lõi xốp vào đúng vị trí và khoảng cách yêu cầu trên bản vẽ.
Cố định: Cố định các hộp rỗng chắc chắn để chúng không bị dịch chuyển trong quá trình đổ bê tông, đảm bảo tạo hình hệ dầm giao thoa ô cờ chính xác.
4. Đổ và Đầm bê tông
Kiểm tra lần cuối: Trước khi đổ bê tông, kiểm tra lại toàn bộ hệ thống cốp pha, cốt thép, và các hộp rỗng một lần nữa.
Quy trình đổ bê tông: Tiến hành đổ bê tông theo đúng quy trình, đảm bảo bê tông được phân bổ đều khắp mặt sàn.
Đầm bê tông: Sử dụng thiết bị đầm (thanh đầm, đầm dùi) để bê tông được lấp đầy các khe hở, loại bỏ bọt khí và bám chặt vào cốt thép, tránh tình trạng rỗ sàn.
Hoàn thiện bề mặt: Cào phẳng và làm mịn bề mặt sàn sau khi đổ bê tông.
5. Bảo dưỡng bê tông
Bảo dưỡng: Sau khi đổ bê tông, cần tiến hành bảo dưỡng bê tông đúng kỹ thuật (giữ ẩm bề mặt sàn, che chắn) theo thời gian yêu cầu để đảm bảo quá trình thủy hóa diễn ra tốt nhất, đạt được cường độ và độ bền thiết kế.
6. Tháo dỡ cốp pha
Thời gian tháo dỡ: Chỉ tháo dỡ cốp pha khi bê tông đã đạt đủ cường độ theo yêu cầu thiết kế và tiêu chuẩn xây dựng, thường là sau một khoảng thời gian nhất định tùy thuộc vào loại xi măng và điều kiện thời tiết. Việc tuân thủ nghiêm ngặt các bước và tiêu chuẩn kỹ thuật này sẽ đảm bảo tính an toàn, độ bền và chất lượng cho công trình sàn vượt nhịp.
